ТИРИСТОРНЫЕ КОММУТАТОРЫ KATKA 20/80
Tyristorové spínací moduly řady KATKA jsou navrženy především pro spínání kompenzačních kondenzátorů při rychlé kompenzaci ve spojení s rychlými regulátory NOVAR 1312. Lze je však použít i v jiných aplikacích, kde je potřeba bezkontaktního spínání zátěže. Jsou určeny pro spínání v sítích 400/230V (440/250V), zátěž může být symetrická i nesymetrická, zapojení do hvězdy či do trojúhelníku a mít kapacitní,odporový či indukční charakter. K sepnutí zátěže dochází při "nulovém" napětí (typicky 5V) na spínacím prvku a k rozepnutí spínače dochází při průchodu proudu nulou. Mezi hlavní výhody bezkontaktního spínání patří dlouhá životnost spínače, omezené proudové a napěťové rušení do sítě a rychlost reakce. |
-
Характеристики
-
Типы и исполнения
-
К загрузке
-
Дополнения
<
>
- pro spínání kompenzačních kondenzátorů při rychlé kompenzaci
- do 29 kvar (KATKA 20) s pasivním chlazením
- do 87 kvar (KATKA 80) s nuceným chlazením
- dvoufázové (D) nebo třífázové (T) provedení
- teplotní ochrana (KATKA 80)
- podporují rychlé regulátory NOVAR 1312 a 1312-3

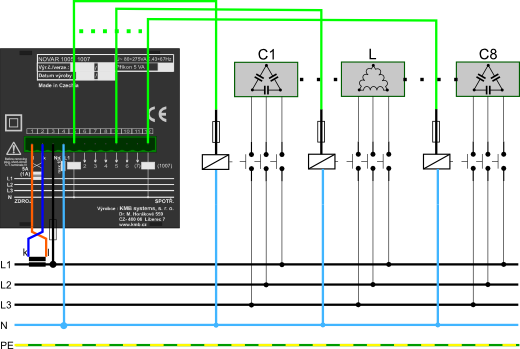

Příklad kombinovaného zapojení s C i L
Vybíjecí odpory
Pomocné vybíjecí odpory 33 kΩ / 13 W je nutno objednávat zvlášť v početu 3ks / 1 tyristorový modul. Odpory DR jsou zapojeny přímo do svorek kondenzátorů.
Pomocné vybíjecí odpory 33 kΩ / 13 W je nutno objednávat zvlášť v početu 3ks / 1 tyristorový modul. Odpory DR jsou zapojeny přímo do svorek kondenzátorů.
Pomocný zdroj ZP 24
Pomocný zdroj 24 Vss je společný pro všechny tyristorové moduly připojené k regulátoru. Při objednání je nutné upřesnit výkon zdroje, tzn. počet připojených tyristorových modulů a případných pomocných relé a jejich spotřebu. Zdroj je v otevřeném provedení, stupeň krytí IP 20, a umisťuje se na montážní lištu DIN 35 mm. |
