АНАЛИЗАТОР ПКЭ ARTIQ 144

Анализатор качества класса A с очень точным измерением всех величин и широкой шкалой предлагаемых к выбору интерфейсов для удаленной коммуникации.
ARTIQ 144 спроектирован для самых требовательных приложений по контролю и регистрации потребления электрической энергии и ее качества. Легко монтируется на ДИН рейку и предлагает широкий выбор интерфейсов для удаленной коммуникации.
Его входы, выходы или порты коммуникации можно расширять дополнительными модулями. Анализатор поддерживает протоколы Modbus и M-Bus и является идеальным источником данных для любой современной системы SCADA. В исполнении с портом Ethernet предоставляет и актуальные данные с помощью веб сервера. Естественно поддерживается и нашей программой ENVIS. В своей внутренней памяти сохраняет профили нагрузки, отсчеты электросчетчика, события, а также регулярно и все остальные измеряемые величины. Отсутствие дисплея и клавиатуры снижает вероятность нежелательного вмешательства посторонних лиц в работу системы.
В комплексных системах управления его можно легко комбинировать в частности с приборами  PA 144 и SMC 118.

  • Характеристики
  • Типы и исполнения
  • К загрузке
  • Программы
  • Дополнения
<
>
ARTIQ 144: измеряет, вычисляет и сохраняет во внутренней памяти значения электрических величин, частоты, напряжения, токи, гармоники и интергармоники, фликр, величину несимметрии, активные и реактивные мощности, энергии, и показатели качества электроэнергии. Запоминает минимальные, средние, максимальные значения и регулярные отсчеты показаний электросчетчика. Вычисляет и запоминает нарушения и события на питающем напряжении. Архивные измерения можно обрабатывать в программе  ENVIS.

Подключение и измерения
  • до четырех независимых входов напряжения измеряемого относительно общего (среднего) проводника
  • до четырех проходных или разделяющихся датчиков тока
  • поддерживает 1-f и 3-f измерение во всех типах сетей НН и ВН по схеме звезды, треугольника или Арона.
  • функции могут быть расширены с помощью внешних модулей входов/выходов (с модулем Modbus Master )
  • оцифровка с частотой 14,4 kHz то есть 288 измерений/период непрерывно на интервале 10 периодов согласно IEC 61000-4-30
  • вычисление 128 гармонических составляющих напряжений и токов
  • вычисление всех обычно измеряемых одно- и трех- фазных величин как например мощности (активная, реактивная, полная, деформационная и фундаментальная активная и реактивная мощности), коэффициент мощности, гармоники и THD токов и напряжений.
Фотография

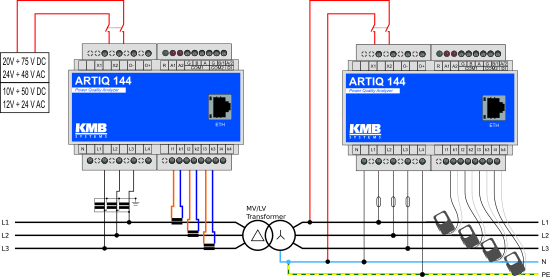

Типовое подключение: Измерение токов проведено с помощью специальных проходных или разделяющихся трансформаторов тока со встроенной защитой против разрыва цепи (от перенапряжения). Трансформаторы предназначены для прямого измерения от 5А до 600А - снижаются полные затраты на приобретение и монтаж системы измерений.
Запись измеренных данных
  • vestavěný obvod reálného času se záložní baterií
  • paměť flash pro záznam měřených dat a událostí s kapacitou 512 MB
  • interval agregace od 200 ms do 24 hodin

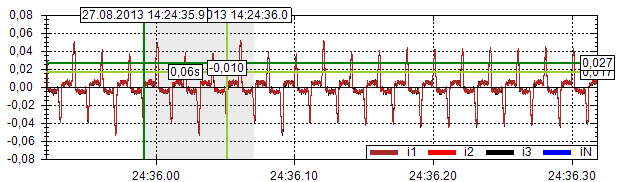

  • zaznamenává napěťové výpadky a volitelně i oscilogramy událostí
  • volitelně analyzuje a ukládá telegramy HDO a úrovně napětí (selektivní voltmetr)
Перенос и обработка данных
  • přenos dat a nastavení přístroje přes USB, až 2x RS-485 nebo Ethernet (varianta E)
  • vizualizační software ENVIS a konfigurační aplikace ENVIS.Daq
  • podpora protokolů Modbus RTU a TCP
  • volitelně lze doplnit rozšiřující modul pro M-Bus
Физические размеры

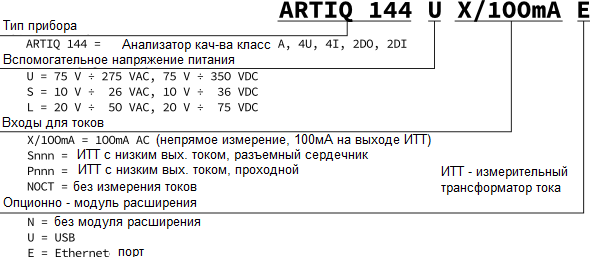

Коды для заказа
​Руководство по эксплуатации (PDF 1,2MБ)
​NOVAR описание протокола коммуникации
​NOVAR декларация соответствия
​ES01 конфигурация модуля коммуникации

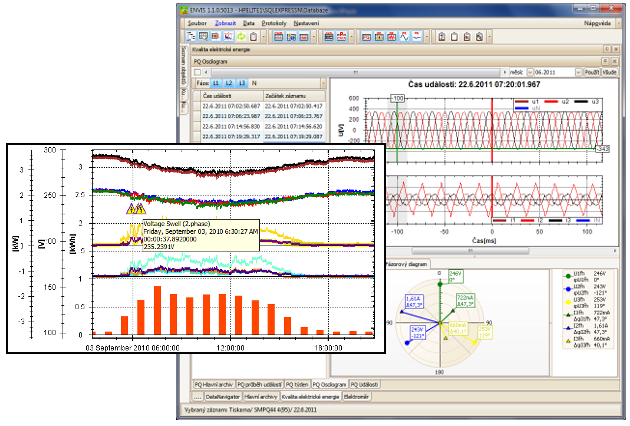

Aplikace ENVIS umožňuje základní obsluhu přístrojů SMV, SMP a SMPQ z PC - aktualizaci firmware, nastavení přístroje, dohled a stahování archivních dat pro následné vyhodnocení. ENVIS je v základní verzi k dispozici ke všem těmto podporovaným přístrojům zdarma.
S pomocí systémové služby ENVIS.Online lze vytvořit komplexní systém monitoringu spotřeby energie a spolehlivosti její dodávky. Tento systém prostřednictvím například emailu, SMS či SNMP protokolu informuje klíčové účastníky o nestandardních situacích či jim zasílá pravidelné reporty.
Přídavné nadstavbové moduly pak mohou doplnit další pokročilé funkce pro export/import dat, automatizované zpracování a vyhodnocení a jiné pokročilé funkce.
Дополнительные функции и принадлежности
  • NGS98 - štítek IP 65, chrání přední panel před pronikáním vody a nečistot, 144x144 mm.
  • RS-485 volitelné seriové komunikační rozhraní
  • Ethernet volitelné síťové komunikační rozhraní
  • KM-GPRS: externí GPRS modem
Компоненты для компенсации
​
К регуляторам NOVAR поставляем комплексный сортимент компонентов для компенсации - конденсаторы, дроссели, пускатели, трансформаторы тока и прочее. В случае заинтересованности обращайтесь за подробным техническим предложением.
Поставки конденсаторов НН и ВН фирмы  ZEZ Silko.​​
Эксклюзивный дистрибьютер фирмы   ELEKTRA для Чехии и Словакии.​​
Эксклюзивный дистрибьютер продуктов фирмы J&D Electronics для Чехии и Словакии.​​
Пускатели и другие принадлежности фирмы Benedict.​

Volitelné rošiřující moduly
  • Modul PQ-S, PQ-A: analyzátory SMY 133, SMC 133/144 a ARTIQ s modulem PQ měří kvalitu napětí dle EN 50160. Do běžného přístroje doplní měření flickeru, meziharmonických a napěťových událostí.
  • Modul GO: přístroje SMC, SMY, SMZ a ARTIQ mohou být prostřednictvím modulu general oscillograms doplněny o rozšířené měření a záznam přechodových jevů - záznam oscilogramů napětí a proudů do paměti přístroje.
  • Modul HDO: k analyzátorům SMV, SMP, SMVQ a SMPQ lze objednat doplňkový modul měření, záznamu a vyhodnocení signálu HDO.
  • Modul MM: Modbus master v podporovaných přístrojích s pamětí aktivuje možnost záznamu dat (datalogger) z podřízených Modbus přístrojů - lze tak například zaznamenávat informace o chodu kompenzace z přístrojů NOVAR a nebo archivovat odečty elektroměrů, průtokoměrů a jiných senzorů.
  • Modul Sampler: speciální modul pro přímý přenos měřených veličin do nadřízeného systému.
  • Modul ES: v přístrojích s Ethernetem a alespoň jednou další komunikační linkou lze aktivací Ethernet-to-Serial modulu povolit přenos komunikace mezi rozhraními.
  • Modul VE: k analyzátorům SMV a SMP lze objednat rozšiřující programový modul pro vyhodnocování napěťových událostí (v SMVQ a SMPQ je tento modul obsažen).
