ТРЕХФАЗНЫЙ РЕГУЛЯТОР NOVAR 2618
NOVAR 2618 (а также NOVAR 2600R09, 2600R16) представляет собой профессиональный регулятор реактивной мощности нового поколения с лучшими в своей группе параметрами. Построен на инновационной платформе с более быстрым и точным измерением всех электрических величин трехфазной системы. Имеет до 18 релейных выходов для компенсации и по заявке другие программируемые выходы и входы. Для компенсации можно использовать произвольную комбинацию 1-, 2- и 3 - фазных действующих элементов - компенсирующих конденсаторов и декомпенсирующих дросселей.
Кроме функции трехфазного регулятора реактивной мощности, прибор содержит в себе и функционал универсального измерительного прибора - мультиметра. Встроенный четырех-квадрантный электросчетчик учитывает активную и реактивную энергию в трех настроенных пользователем тарифах. Регулятор также можно оснастить памятью для регулярной записи всех измеряемых величин. Эти архивные данные можно загрузить в ПК и на основе их анализа регулярно оценивать эффективность и надежность работы всей системы. NOVAR 26xx имеет комфортный графический LCD дисплей с расширением 240x160 точек, с помощью которого можно легко контролировать состояние управляемой системы и проводить все необходимые настройки. Дисплей можно заблокировать. |

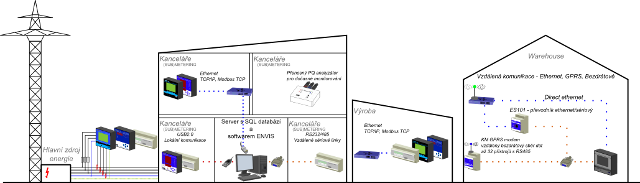

Мониторинг измеряемых и контрольных величин возможно проводить с помощью интерфейсов коммуникации как в программе ENVIS так и в других SCADA системах с поддержкой стандартного протокола MODBUS. Прибор поддерживает до двух параллельных линий RS485 и Ethernet и предлагает также местный порт USB.
-
Характеристики
-
Типы и исполнения
-
К загрузке
-
Программы
-
Дополнения
<
>
Ключевые особенности
- измерения косинуса в каждой фазе отдельно
- автоматическое регулирование косинуса в каждой фазе самостоятельно
- использование одно-/двух-/трех- фазных конденсаторов и дросселей
- интегрированный 4-/6-квадрантный, трехфазный, трехтарифный электросчетчик
- полностью автоматическая настройка, автораспознавание подключения и величин отдельных ступеней
- NOVAR 2618 имеет 18 ступеней, релейных или транзисторных
- по выбору NOVAR 2609, 2616 (последний с цифровым входом)
- оцифровка сигналов 128 раз за период, цикл измерений 10 периодов (200 мс при 50 Гц)
- по выбору 512MB внутренней памяти для записи измеренных значений и хода компенсации
- регулятор реактивной мощности и анализатор сети в одном приборе
- возможность компенсации и декомпенсации сети
- лицевая панель 144x144 мм с графическим LCD дисплеем, щитовой монтаж
Подключение трехфазной компенсации на НН - NOVAR 2418 и NOVAR 2618

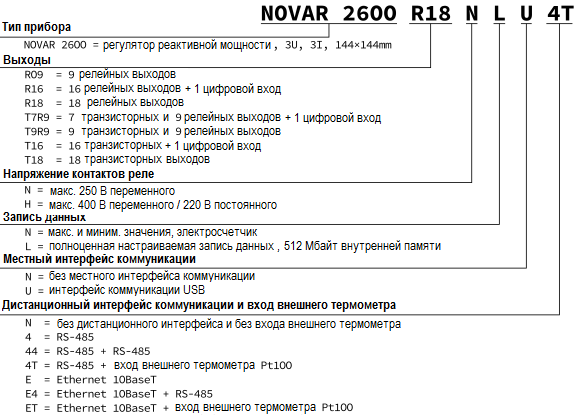

Регуляторы ряда NOVAR 26xx поставляются в различных вариантах: задать можно в частности количество компенсирующих ступеней. Возможно заказать вариант с внутренней памятью для записи архивной информации, а также различные интерфейсы коммуникации или вход для измерения температуры. Ниже в диаграмме приводятся отдельные функции влияющие на полную конфигурацию прибора.
Коды для заказа
NOVAR 2618 Basic (NOVAR 2600 R18 N N N 4)
3 фазный регулятор, 18 выходов, вычисляет текущие, минимальные, максимальные, и средние значения, измеряет полное потребление электроэнергии по фазам и полностью, в 4 квадрантах (kWh, kvarh, +, -), RS485
NOVAR 2618 Pro (NOVAR 2600 R18 N L N E4)
3 фазный регулятор, 18 выходов, измеряет и записывает как предыдущая версия, сверх того имеет внутреннюю память для архивации (даталоггер) всех измеряемых величин и другой информации о процессе компенсации. Функции регулятора и анализатора в одном приборе, Ethernet, RS485
3 фазный регулятор, 18 выходов, вычисляет текущие, минимальные, максимальные, и средние значения, измеряет полное потребление электроэнергии по фазам и полностью, в 4 квадрантах (kWh, kvarh, +, -), RS485
NOVAR 2618 Pro (NOVAR 2600 R18 N L N E4)
3 фазный регулятор, 18 выходов, измеряет и записывает как предыдущая версия, сверх того имеет внутреннюю память для архивации (даталоггер) всех измеряемых величин и другой информации о процессе компенсации. Функции регулятора и анализатора в одном приборе, Ethernet, RS485

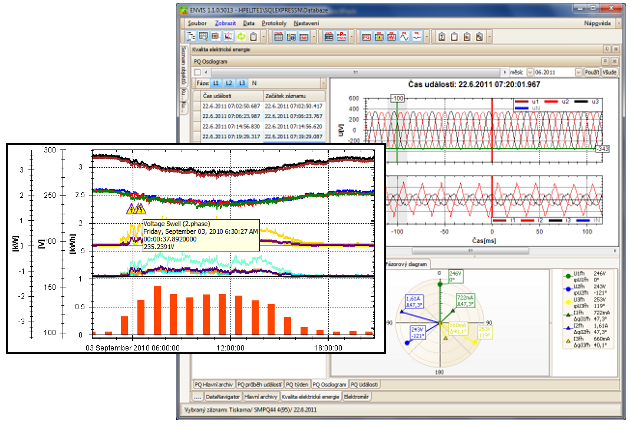

Aplikace ENVIS umožňuje základní obsluhu přístrojů SMV, SMP a SMPQ z PC - aktualizaci firmware, nastavení přístroje, dohled a stahování archivních dat pro následné vyhodnocení. ENVIS je v základní verzi k dispozici ke všem těmto podporovaným přístrojům zdarma.
S pomocí systémové služby ENVIS.Online lze vytvořit komplexní systém monitoringu spotřeby energie a spolehlivosti její dodávky. Tento systém prostřednictvím například emailu, SMS či SNMP protokolu informuje klíčové účastníky o nestandardních situacích či jim zasílá pravidelné reporty.
Přídavné nadstavbové moduly pak mohou doplnit další pokročilé funkce pro export/import dat, automatizované zpracování a vyhodnocení a jiné pokročilé funkce.
Přídavné nadstavbové moduly pak mohou doplnit další pokročilé funkce pro export/import dat, automatizované zpracování a vyhodnocení a jiné pokročilé funkce.
Дополнительные функции и принадлежности
К регуляторам NOVAR поставляем комплексный сортимент компонентов для компенсации - конденсаторы, дроссели, пускатели, трансформаторы тока и прочее. В случае заинтересованности обращайтесь за подробным техническим предложением
- NGS98 - чехол IP 65 для защиты лицевой панели от воды и загрязнений, 144x144 мм.
- RS-485 по выбору - последовательный интерфейс коммуникации
- Ethernet по выбору - сетевой интерфейс коммуникации
- KM-GPRS: внешний GPRS модем
К регуляторам NOVAR поставляем комплексный сортимент компонентов для компенсации - конденсаторы, дроссели, пускатели, трансформаторы тока и прочее. В случае заинтересованности обращайтесь за подробным техническим предложением
Поставки конденсаторов НН и ВН фирмы ZEZ Silko.
|
|
Модули расширения на заказ
- Модуль PQ-S, PQ-A: анализаторы SMY 133, SMC 133/144 и ARTIQ с модулем PQ измеряют качество напряжения по норме EN 50160. У обычного прибора добавляют измерение фликера, интергармоник и событий напряжения.
- Модуль GO: приборы SMC, SMY, SMZ и ARTIQ могут быть с помощью модуля главных осциллограмм (general oscillograms) дополнены расширенными возможностями измерения и записи переходных процессов - запись осциллограмм напряжений и токов в память прибора.
- Модуль HDO: к анализаторам SMV, SMP, SMVQ и SMPQ можно заказать дополнительный модуль измерения, записи и оценки сигнала дистанционного управления (HDO).
- Модуль MM: Модбас Мастер (Modbus master) активирует в поддерживаемых приборах возможность записи данных (дата логгер) от подчиненных Модбасу приборов - например возможно записывать информацию о ходе компенсации от регуляторов Новар или архивировать отсчеты электросчетчика, датчиков расхода и других датчиков.
- Модуль Sampler: специальный модуль для прямой передачи измеряемых величин (сэмплов) в вышестоящую систему
- Модуль ES: у приборов с портом Ethernet и хотя бы еще одним портом интерфейса можно путем активации Ethernet-to-Serial модуля разрешить перенос данных между интерфейсами различных типов.
- Модуль VE: к анализаторам SMV и SMP можно заказать программный модуль расширения для определения событий напряжения (в приборах SMVQ и SMPQ данный модуль содержится по умолчанию).
