МУЛЬТИМЕТР SML 133
|
Щитовой измерительный прибор - цифровой мультиметр без внутренней памяти, опционно функция дистанционной коммуникации.
Приборы предназначены для измерения и наблюдения за величиной линейных и фазовых напряжений, токов, активных и реактивных мощностей, косинусов, THD напряжений и токов, частоты в однофазных и трехфазных сетях низкого, высокого и сверхвысокого напряжения. Позволяют также проводить информативное измерение температуры внутри шкафа с помощью встроенного термодатчика. Прибор можно подключить к удаленной системе управления с помощью линии связи RS485 или Ethernet. Прибор позволяет осуществлять визуализацию данных с помощью программы ENVIS а также поддерживает протокол ModBus TCP или ModBus RTU. Прибор не содержит электросчетчик - в случае необходимости контроля потребления электроэнергии более подходящим вариантом будет комбинированный измерительный прибор и умный электросчетчик SML 133 или комбинированные преобразователи PA 144, PA 118, или анализатор SMC 144 или SMC118. Digitální panelový měřicí přístroj 3-fázový, segmentový LCD displej, 96x96 mm SML 133 představuje jednoduchý 3-fázový multimetr s dobře čitelným digitálním LCD displejem a vestavěný čtyř- či šesti-kvadrantní elektroměr. Přístroj je navržen pro měření a přenos aktuálních hodnot fázových a sdružených napětí, proudů, činných a jalových výkonů, účiníku a až 50-ti harmonických složek napětí a proudu včetně harmonického zkreslení. Lze s ním měřit v jednofázových a třífázových sítích NN, VN i VVN, neboť umožňuje použití napěťových i proudových měřících traf. Samozřejmostí je také měření teploty uvnitř rozvaděče, prostřednictvím vestavěného teplotního čidla. Volitelně lze přístrojem přímo ovládat další zařízení prostřednictvím programovatelných reléových a digitálních/pulzních výstupů nebo čítat pulzy jiného přístroje. Prostřednictvím volitelného komunikačního rozhraní je možné přístroje snadno nastavovat a spravovat prostřednictvím aplikace ENVIS. V kombinaci se systémovou službou ENVIS.Online je dále možné periodicky stahovat a ukládat měřené hodnoty do SQL databáze na Vašem PC k dalšímu zpracování. |
|
Документация
Характеристики
Typické použití: náhrada analogových měřidel a jednoduchých elektroměrů, vzdálené sledování spotřeby, průmyslová automatizace, energy management, podružná měření, náhrada SML 33
Характерные особенности
Характерные особенности
- třífázový digitální panelový měřicí přístroj - multimetr a elektroměr
- základní měřidlo pro aktuální hodnoty elektrických veličin
- přesné měření, 128 vzorků/periodu, vzorkování 6.4 kHz v každém kanálu
- napětí a proud: třída přesnosti 0.5 dle IEC 61557-12
- energie: činná 0.5, jalová 1 dle 61557-12, 62053-22 resp. -23
- ctyř- či šesti- kvadrantní, třífázový elektroměr (kWh, kVARh, +, -)
- alternativní měření zdánlivé energie (tzv. trivector meter, kVAh)
- pulsní výstupy a programovatelná alarmová relé (varianta RR, RI, II)
- jedno fázové, třífázové nebo Aronovo zapojení, přímé a nepřímé měření (s MTN a MTP)
- vestavěný teplotní senzor PT100, stavový nebo pulzní binární vstup
- volitelné komunikační rozhraní RS 485 nebo 10/100 Mbit Ethernet
- volitelně vstup pro speciální dělená či průvleková trafa (varianta S a P)
- vizualizační software ENVIS, ENVIS.Daq a ENVIS.Online
|
|

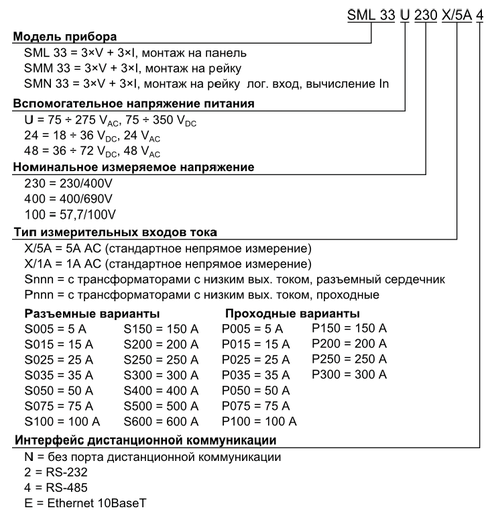

Типы и исполнения (коды заказа) SML133
Podporované proudové sondy z naší nabídky
- Dělená trafa X/5A
- Dělená trafa X/1A
- Dělená trafa X/100mA
- Dělená trafa X/333mV
- Pružné proudové snímače RCT s výstupem 333 mV
Коммуникация с ПК и обработка данных

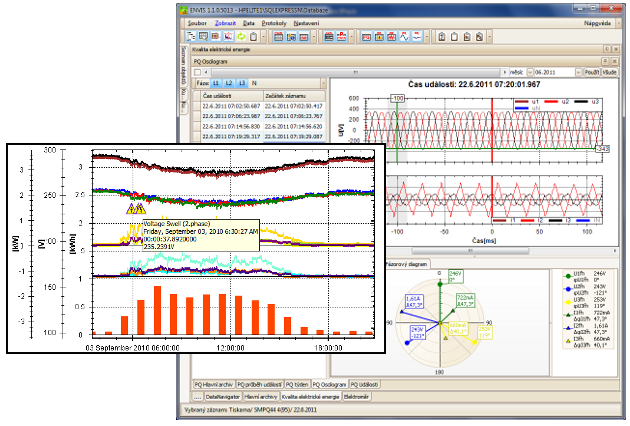

Aplikace ENVIS umožňuje základní obsluhu přístrojů SMV, SMP a SMPQ z PC - aktualizaci firmware, nastavení přístroje, dohled a stahování archivních dat pro následné vyhodnocení. ENVIS je v základní verzi k dispozici ke všem těmto podporovaným přístrojům zdarma.
S pomocí systémové služby ENVIS.Online lze vytvořit komplexní systém monitoringu spotřeby energie a spolehlivosti její dodávky. Tento systém prostřednictvím například emailu, SMS či SNMP protokolu informuje klíčové účastníky o nestandardních situacích či jim zasílá pravidelné reporty.
Přídavné nadstavbové moduly pak mohou doplnit další pokročilé funkce pro export/import dat, automatizované zpracování a vyhodnocení a jiné pokročilé funkce.
