МУЛЬТИМЕТР SML 33
|
Щитовой измерительный прибор - цифровой мультиметр без внутренней памяти, опционно функция дистанционной коммуникации.
Приборы предназначены для измерения и наблюдения за величиной линейных и фазовых напряжений, токов, активных и реактивных мощностей, косинусов, THD напряжений и токов, частоты в однофазных и трехфазных сетях низкого, высокого и сверхвысокого напряжения. Позволяют также проводить информативное измерение температуры внутри шкафа с помощью встроенного термодатчика. Прибор можно подключить к удаленной системе управления с помощью линии связи RS485 или Ethernet. Прибор позволяет осуществлять визуализацию данных с помощью программы ENVIS а также поддерживает протокол ModBus TCP или ModBus RTU. Прибор не содержит электросчетчик - в случае необходимости контроля потребления электроэнергии более подходящим вариантом будет комбинированный измерительный прибор и умный электросчетчик SML 133 или комбинированные преобразователи PA 144, PA 118, или анализатор SMC 144 или SMC118. |
|
Документация
Характеристики
- měření skutečných efektivních hodnot (TRMS) sdružených i fázových napětí a proudů
- měření činného a jalového výkonu, čtyřkvadrantové měření dle IEC375
- měření skutečného účiníku (PF) i účiníku základní harmonické složky (cos fi)
- měření THD napětí i proudů do 20. řádu
- zabudované čidlo teploty
- připojení jednofázové, dvoufázové, třífázové a Aronovo
- přímé i nepřímé měření napětí
- možnost připojení k PC prostřednictvím dálkové komunikační linky
- RS485 a Ethernet, ModBus TCP, Modbus RTU
- ENVIS a ENVIS.Online pro vzdálenou správu a vyhodnocování měření
Přístroje SMN 33 navíc vypočítávají a zobrazují proud vodičem PEN a vyhodnocují maximální průměrný trojfázový činný výkon. Obsahují obvod reálného času zálohovaný vnitřním akumulátorem s možností vnější synchronizace pomocí synchronizačního vstupu.
Pro instalaci jsou přístroje vybaveny vstupy pro připojení tří napěťových signálů nominální hodnoty až 3 x 230 Vef a třemi plně oddělenými proudovými vstupy do 5 Aef (obvykle z výstupů MTP) pro klasické měřicí proudové transformátory. Alternativně lze připojit speciální měřicí trafa s vysokým převodovým poměrem. Přístroje SML jsou určeny pro montáž do panelu, SMM a SMN jsou určeny pro montáž na lištu DIN EN 50022.
Коммуникация с ПК и обработка данных
Nastavení přístroje, záznam a vyhodnocení dat a jejich následná archivace jsou podporovány v programu ENVIS. Přístroje SML, SMM i SMN jsou podporovány i systémovou službou ENVIS.Online a jejich hodnoty lze automaticky odečítat, ukládat do archivu a průběžně vyhodnocovat. Je možné například nastavit úrovně alarmů nebo sledovat překročení nastavených limitů pro aktuálně měřené hodnoty.

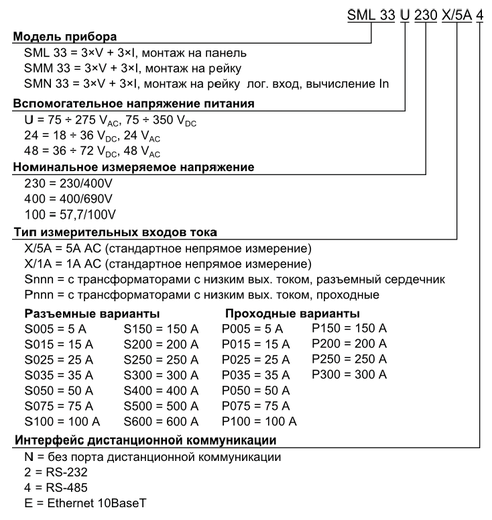

Типы и исполнения (коды заказа)
