Быстрый регулятор NOVAR 1312
регулятор для тиристоров, для быстрой бесконтактной компенсации в реальном времени (RTPFC), повышенная чувствительность по току - 2mA, 12+2 выходов
Регулятор реактивной мощности ряда NOVAR 1312 предназначен для быстрых систем компенсации, для которых не подходят обычные регуляторы с релейными выходами для подключения к ним пускателей. Речь идет в частности о системах с быстрыми и частыми изменениями реактивной мощности или о системах с высокими требованиями к уровню электромагнитных помех и качеству напряжения в сети питания. Регулятор позволят проводить до 25 регулирующих воздействий за секунду и совместно с тиристорными коммутаторами КАТКА образует оптимальное решение для компенсации реактивной мощности. Регулятор также позволяет создавать комбинированные системы компенсации, в которых используются как тиристорные коммутаторы, так и традиционные пускатели. NOVAR 1312-3 дополнительно отличается тем, что имеет всего 3 входа для тока, и вычисляет векторную сумму сигналов всех фазовых токов. Таким образом реализует регулирование по трехфазному косинусу. |
-
Характеристики
-
Типы и исполнения
-
К загрузке
-
Программы
-
Дополнения
<
>
Характеристики и особенности
- быстрый регулятор - до 25 регулирующих воздействий за секунду
- лицевая панель 144 x 144 мм, монтаж на дверь
- чувствительность по току 2 мА
- 12 транзисторных + 2 релейных выходов + реле аварий
- возможность комбинированных систем компенсации с тиристорными ступенями и пускателями
- поддерживает SSR модули KATKA 20/80
- измерение температуры, управление вентилятором
- возможность порта коммуникации RS-485 или Ethernet
- поддержка программ ENVIS a ENVIS.Online для настройки, визуализации и регистрации измерений
Пример типового подключения

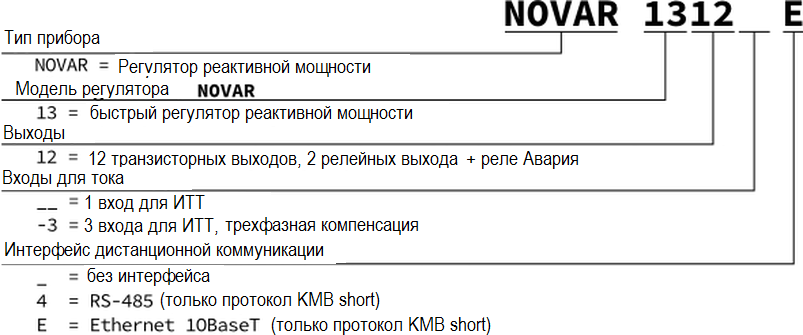

Коды для заказа
Тиристорные коммутаторы KATKA

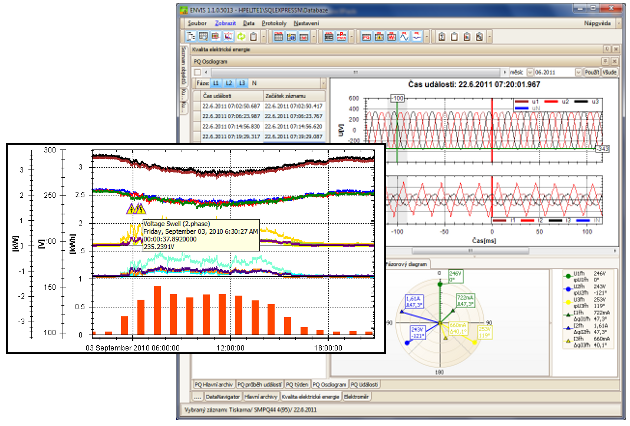

Aplikace ENVIS umožňuje základní obsluhu přístrojů SMV, SMP a SMPQ z PC - aktualizaci firmware, nastavení přístroje, dohled a stahování archivních dat pro následné vyhodnocení. ENVIS je v základní verzi k dispozici ke všem těmto podporovaným přístrojům zdarma.
S pomocí systémové služby ENVIS.Online lze vytvořit komplexní systém monitoringu spotřeby energie a spolehlivosti její dodávky. Tento systém prostřednictvím například emailu, SMS či SNMP protokolu informuje klíčové účastníky o nestandardních situacích či jim zasílá pravidelné reporty.
Přídavné nadstavbové moduly pak mohou doplnit další pokročilé funkce pro export/import dat, automatizované zpracování a vyhodnocení a jiné pokročilé funkce.
Přídavné nadstavbové moduly pak mohou doplnit další pokročilé funkce pro export/import dat, automatizované zpracování a vyhodnocení a jiné pokročilé funkce.
Тиристорные коммутаторы (пускатели) KATKA
Дополнительные функции и принадлежности
К регуляторам NOVAR поставляем комплексный сортимент компонентов для компенсации - конденсаторы, дроссели, пускатели, трансформаторы тока и прочее. В случае заинтересованности обращайтесь за подробным техническим предложением.
- NGS98 - чехол IP 65 для защиты лицевой панели от воды и загрязнений, 144x144 мм.
- RS-485 по выбору - последовательный интерфейс коммуникации
- Ethernet по выбору - сетевой интерфейс коммуникации
- KM-GPRS: внешний GPRS модем
К регуляторам NOVAR поставляем комплексный сортимент компонентов для компенсации - конденсаторы, дроссели, пускатели, трансформаторы тока и прочее. В случае заинтересованности обращайтесь за подробным техническим предложением.
Поставки конденсаторов НН и ВН фирмы ZEZ Silko.
|
|
Модули расширения на заказ
- Модуль PQ-S, PQ-A: анализаторы SMY 133, SMC 133/144 и ARTIQ с модулем PQ измеряют качество напряжения по норме EN 50160. У обычного прибора добавляют измерение фликера, интергармоник и событий напряжения.

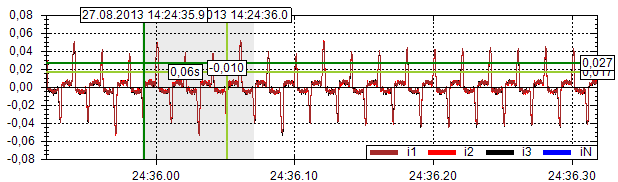

- Модуль GO: приборы SMC, SMY, SMZ и ARTIQ могут быть с помощью модуля главных осциллограмм (general oscillograms) дополнены расширенными возможностями измерения и записи переходных процессов - запись осциллограмм напряжений и токов в память прибора.
- Модуль HDO: к анализаторам SMV, SMP, SMVQ и SMPQ можно заказать дополнительный модуль измерения, записи и оценки сигнала дистанционного управления (HDO).
- Модуль MM: Модбас Мастер (Modbus master) активирует в поддерживаемых приборах возможность записи данных (дата логгер) от подчиненных Модбасу приборов - например возможно записывать информацию о ходе компенсации от регуляторов Новар или архивировать отсчеты электросчетчика, датчиков расхода и других датчиков.
- Модуль Sampler: специальный модуль для прямой передачи измеряемых величин (сэмплов) в вышестоящую систему
- Модуль ES: у приборов с портом Ethernet и хотя бы еще одним портом интерфейса можно путем активации Ethernet-to-Serial модуля разрешить перенос данных между интерфейсами различных типов.
- Модуль VE: к анализаторам SMV и SMP можно заказать программный модуль расширения для определения событий напряжения (в приборах SMVQ и SMPQ данный модуль содержится по умолчанию).
