SMZ 33
|
Měřící a registrační přístroj s kontrastním LED displejem a vnitřní pamětí.
Panelový digitální multimetr a elektroměr s pamětí SMZ 33 je určen pro sledování a záznam napětí, proudu, účiníku, frekvence, výkonů, práce, harmonických složek a THD v trojfázových sítích nn, vn, vvn. Umožňuje i měření a záznam teploty a ovládání programovatelných vstupů a výstupů. Přístroj SMZ je vybaven snadno čitelným číslicovým LED displejem, jehož prostřednictvím jsou naměřené a vyhodnocené veličiny prezentovány v numerické podobě. Všechny měřené veličiny a odečty elektroměru nezávisle ukládá do vnitřní paměti. Disponuje také vestavěným elektronickým elektroměrem, který umožňuje přesnější měření elektrické energie (3 tarify, čtyři kvadranty). Pro aplikace náročné na přesnost měření, kapacitu paměti, rychlost komunikace apod je vhodnější nový analyzátor SMZ 133. |
|
Документация
Декларация производителя о соответствии SMZ 33
Протокол коммуникации SMY и SMZ- описание
Протокол коммуникации Modbus для SMZ- описание
Характеристики
- měření skutečných efektivních hodnot (TRMS) napětí a proudů
- měření skutečného účiníku (PF) i účiníku základní harmonické složky (cos fi)
- měření a záznam harmonických složek a THD napětí i proudů do 25. řádu
- záznam naměřených hodnot do paměti (max. 1 MB) a jejich zobrazení na displeji
- vyhodnocování histogramů činného výkonu
- vestavěný třífázový, tří-tarifní elektroměr s odečty
- měří činnou a jalovou energii čtuřkvadrantně (kWh - import, export, kvarh - induktivní a kapacitivní)
- lokální zobrazení dat na vysoce kontrastním LED displeji přístroje
- volitelné komunikační linky RS-232 nebo RS-485, možnost protokolu MODBUS
- kontrastní LED displej do náročných podmínek
- 2 relé s přepínacím kontaktem s programovatelnou funkcí
- volitelně 2 analogové výstupy s programovatelnou funkcí

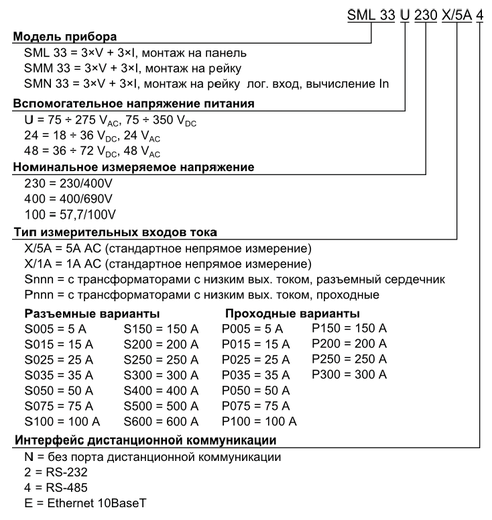

Типы и исполнения (коды заказа)
Описание прибора
Přístroj je určen pro sledování a záznam napětí, proudu, účiníku, frekvence, výkonů, práce, harmonických složek a THD v trojfázových sítích nn, vn, vvn. Mimo elektrických veličin umožňuje i měření a záznam teploty. Přístroj je vybaven vstupy pro připojení až tří napěťových signálů o nominální hodnotě až 440 V stř. a třemi plně oddělenými proudovými vstupy 1A / 5 A stř. (z výstupů MTP) a jednoho vstupu proudové smyčky 4-20 mA pro připojení teploměru. Přístroj je vybaven grafickým displejem, jehož prostřednictvím jsou naměřené a vyhodnocené veličiny prezentovány v numerické, nebo grafické podobě (histogramy, grafy). Přístroj dále obsahuje dvě relé s přepínatelným kontaktem a programovatelnou funkcí. Naměřené hodnoty se ukládají do paměti přístroje a prostřednictvím sériové linky (RS-232, RS-485) mohou být přeneseny, vizualizovány a dále zpracovány na PC.
Программное обеспечение для обработки данных
Nastavení přístroje, záznam a vyhodnocení dat a jejich následná archivace jsou v programu ENVIS podporovany od verze 1.0. Přístroje SMY i SMZ jsou podporovány i systémovou službou ENVIS.Online a jejich hodnoty lze automaticky odečítat a vyhodnocovat stavy alarmů.
