SMY 33
|
Měřící a registrační přístroj s grafickým displejem a vestavěnou pamětí
Přístroje SMY 33 jsou základní panelové analyzátory elektrické enrgie s možností ukládání profilů do paměti. Jsou určené pro sledování a záznam napětí, proudu, účiníku, frekvence, výkonů, práce(elektrické energie), harmonických složek a THD v trojfázových sítích nn, vn, vvn. Umožňuje i měření a záznam teploty a ovládání podporovaných vstupů a výstupů. Kompaktní přístroj SMY je vybaven grafickým displejem, jehož prostřednictvím jsou naměřené a vyhodnocené veličiny prezentovány v numerické i grafické podobě (histogramy, grafy). Přístroj SMY také implementuje funkci elektroměru, který měří a zaznamenává odečty elektrickou energii ve čtyřech kvadrantech - činná energie výrobená a spotřebované resp. jalová energie kapacitní a induktivní. Odečty archivuje v intervalu 15 minut do vnitřní paměti. |
|
Документация
Характеристики
- měření skutečných efektivních hodnot (TRMS) napětí a proudů
- měření skutečného účiníku (PF) i účiníku základní harmonické složky (cos fi)
- měření a záznam harmonických složek a THD napětí i proudů do 25. řádu
- záznam naměřených hodnot do paměti (max. 1 MB) a jejich zobrazení na displeji
- vyhodnocování histogramů činného výkonu
- vizualizace na grafickém displeji přístroje
- 2 relé s přepínacím kontaktem s programovatelnou funkcí
- možnost připojení prostřednictvím komunikačních linek RS-232 a RS-485, možnost protokolu MODBUS

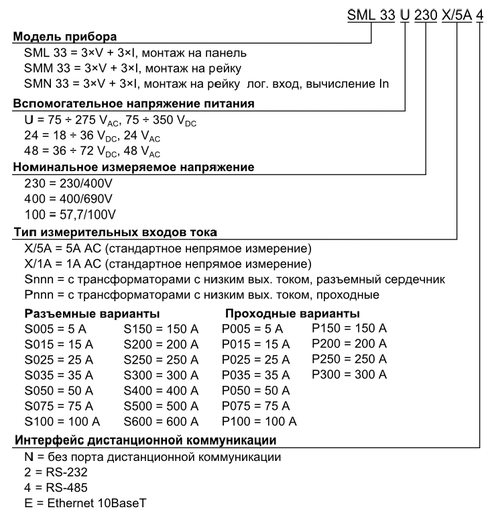

Типы и исполнения (коды заказа)
Описание прибора
Přístroj je určen pro sledování a záznam napětí, proudu, účiníku, frekvence, výkonů, práce, harmonických složek a THD v trojfázových sítích nn, vn, vvn. Mimo elektrických veličin umožňuje i měření a záznam teploty. Přístroj je vybaven vstupy pro připojení až tří napěťových signálů o nominální hodnotě až 440 V stř. a třemi plně oddělenými proudovými vstupy 1A / 5 A stř. (z výstupů MTP) a jednoho vstupu proudové smyčky 4-20 mA pro připojení teploměru. Přístroj je vybaven grafickým displejem, jehož prostřednictvím jsou naměřené a vyhodnocené veličiny prezentovány v numerické, nebo grafické podobě (histogramy, grafy). Přístroj dále obsahuje dvě relé s přepínatelným kontaktem a programovatelnou funkcí. Naměřené hodnoty se ukládají do paměti přístroje a prostřednictvím sériové linky (RS-232, RS-485) mohou být přeneseny, vizualizovány a dále zpracovány na PC.
Программное обеспечение для обработки данных
Nastavení přístroje, záznam a vyhodnocení dat a jejich následná archivace jsou v programu ENVIS podporovany od verze 1.0. Přístroje SMY i SMZ jsou podporovány i systémovou službou ENVIS.Online a jejich hodnoty lze automaticky odečitat a vyhodnocovat stavy alarmů.
